[Tableau] 이중 파이 차트 만들기

by 진자이 2023. 7. 24.

안녕하세요 진자이입니다 :) 이번 포스팅에서는 이중 파이 차트를 만드는 과정을 짧게 기록해보려고 합니다. 데이터는 외부 데이터를 사용했기 때문에 데이터를 첨부할 수는 없지만, 계층을 만들 수 있는(범주-하위 범주) 데이터라면 적용 가능하니 참고해서 만들면 좋을 것 같습니다!

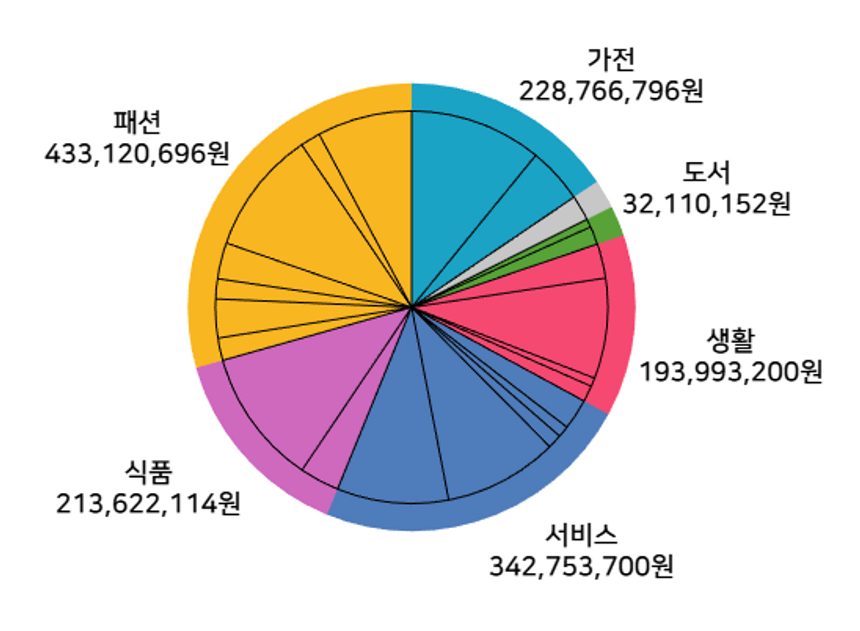

최종 완성본



데이터 소개

: 2017년 1월~2022년 3월까지 판매매체에 따른 상품군들의 판매 거래액 데이터



이중파이 차트

1. <상품군 & 세부상품군> 계층 생성하기

→ ‘세부상품군’을 끌어다 ‘상품군’ 위에 놓기



2. 이중축 만들기



3. 전체 차트 유형을 ‘파이 차트’로 변경하기

4. 바깥쪽 파이 차트 설정하기: 전체 상품군(대분류)에 대한 거래액 정보

→ 색상: 상품군 / 크기: 거래액 / 레이블: 상품군, 거래액



5. 안쪽 파이 차트 설정하기: 세부 상품군(소분류)에 대한 거래액 정보

→ 색상: 세부상품군 / 크기: 거래액

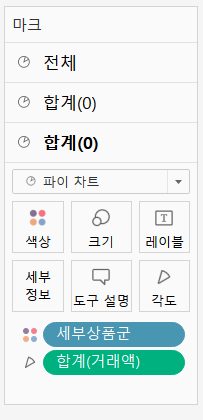

⇒ 잘못된 방식!

→ 색상: ‘<상품군 & 세부상품군> 계층’을 넣고 +를 눌러서 ‘세부상품군’ 정보가 반영될 수 있도록!!

→ 각도: 거래액

→ 레이블: 세부상품군, 거래액 ⇒ 넣을 순 있지만 무의미….

⇒ 올바른 방식!!

해당 사진대로 설정 후

  1. 색상 클릭-테두리 자동에서 검정색이나 다른 색으로 바꿔주기
  2. 기호에 따라 크기 조정
